不銹鋼對夾式蝶閥|手柄不銹鋼蝶閥D71X-16P|手動蝶閥產品資料介紹 不銹鋼對夾式蝶閥|手柄不銹鋼蝶閥D71X-16P|手動蝶閥型號規格

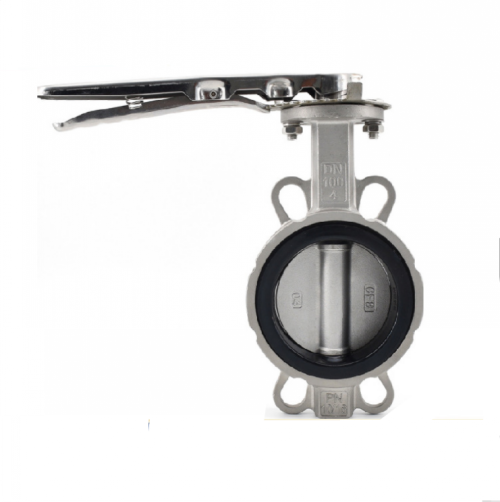

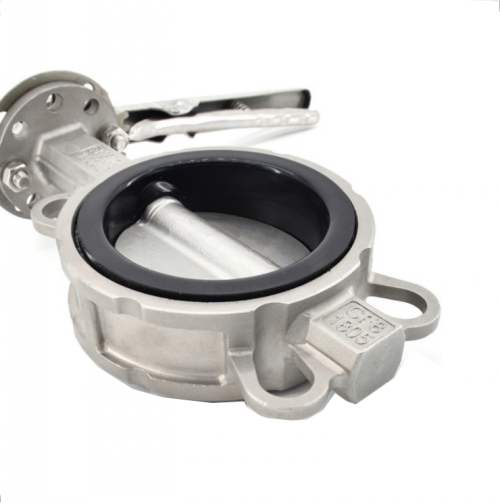

不銹鋼對夾式蝶閥|手柄不銹鋼蝶閥D71X-16P|手動蝶閥
不銹鋼對夾式蝶閥
不銹鋼對夾式蝶閥
不銹鋼對夾式蝶閥
不銹鋼對夾式蝶閥
不銹鋼對夾式蝶閥
不銹鋼對夾式蝶閥

不銹鋼對夾式蝶閥

品牌廠家:COLAVAL/可拉伐
產品型號:D71X-16P
連接方式:對夾
公稱通徑:DN50-DN150
閥體材質:不銹鋼304、不銹鋼316、不銹鋼316L
壓力溫度:PN10-PN16 0~80℃
結構形式:中線型
應用領域:電動蝶閥 對夾式不銹鋼開關防爆調節閥 軟密封蝶閥 球墨鑄鐵四氟蝶閥
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 特點

    不銹鋼對夾式蝶閥D71X-16P 電動智能調節型dn40 50 100 150

  • 操作簡單

    手動蝶閥啟閉方便迅速、省力、流體阻力小,可以經常操作。

  • 體積小

    具有體積小,重量輕,性能可靠,配套簡單,流通能力大。

  • 密封性好

    采用中線型結構,具有越關越緊的密封功能,密封性能可靠。

  • 使用時間長

    密封副材料選用球墨鑄鐵和丁腈耐油橡膠配對,使用時間長

  • 可適用多種介質

    不銹鋼材質能有效防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

產品詳情

不銹鋼手柄對夾蝶閥概述

軟密封手柄對夾蝶閥采用中線型設計,閥座采用浮動式結構。閥門主要由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成。可廣泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。

手柄對夾蝶閥D71X原理作用:

蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

手柄對夾蝶閥D71X性能特點:

①小型輕便,容易拆裝維修,可任意位置安裝;
②結構簡單,90°回轉啟閉迅速;
③操作扭矩小,省力輕巧;
④流量特性趨于直線,調節性能好。

    手柄對夾蝶閥D71X技術參數:

    設計標準

    GB/T2238-1989

    法蘭連接尺寸

    GB/T9113.1-2000;GB/T9115.1-2000;JB78

    結構長度

    GB/T12221-1989

    壓力試驗

    GB/T13927-1992;JB/T9092-1999

    公稱通徑

    DN(mm)

    50~2000

    公稱壓力

    PN(MPa)

    0.6

    1.0

    1.6

    試驗壓力

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6

    適用介質

    空氣、水、污水、蒸氣、煤氣、油品等。

    驅動形式

    手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    手柄對夾蝶閥D71X部件材質:
    零件名稱材料
    閥體球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
    蝶板鑄鋼、不銹鋼及特殊材料
    密封圈各種橡膠、聚四氟
    閥桿2Cr13、不銹鋼
    填料O型圈、柔性石墨
    手柄對夾蝶閥D71X外形尺寸:

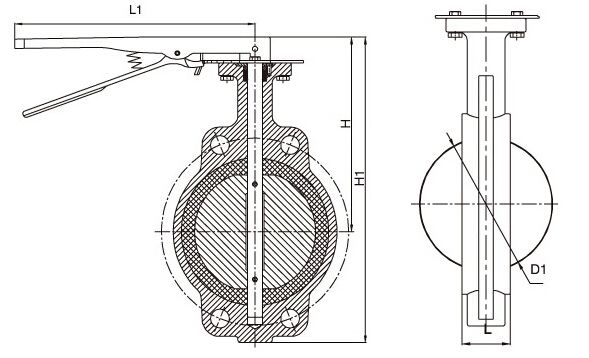

    手柄對夾蝶閥尺寸圖
    公稱通徑結構長度外形尺寸(參考值)連接尺寸(標準值)
    0.6MPa1.0MPa1.6MPa
    毫米英寸LHH0ABD0n-dD0n-dD0n-d.
    5024363235270651104-141254-181254-18
    6521/24670250270651304-141454-181454-18
    8034683275270651504-181608-181608-18
    100452105316270651704-181808-181808-18
    125556115340310652008-182108-182108-18
    150656137376310652258-182408-222408-22
