鑄鋼法蘭球閥|Q41F鑄鋼球閥|法蘭球閥產品資料介紹 鑄鋼法蘭球閥|Q41F鑄鋼球閥|法蘭球閥型號規格
鑄鋼法蘭球閥|Q41F鑄鋼球閥|法蘭球閥

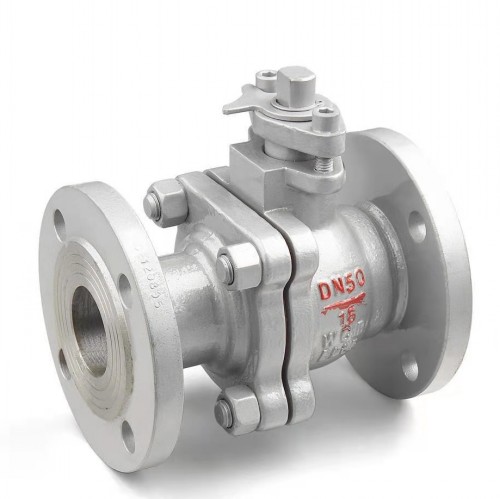

鑄鋼法蘭球閥
鑄鋼法蘭球閥

鑄鋼法蘭球閥Q41F

品牌廠家:COLAVAL/可拉伐
產品型號:Q41F-16C
連接方式:法蘭
公稱通徑:DN15-DN200
閥體材質:鑄鋼
壓力溫度:1.0~6.4MPa、 0℃~180℃
結構形式:全通徑
應用領域:Q41F鑄鋼法蘭球閥304耐高溫蒸汽手動球閥 電動不銹鋼球閥 開關熱油調節閥
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 特點

    閥體采用鑄造工藝在通過熱處理后拋丸、拋沙處理、質量可靠、外觀好看。

  • 用途廣

    根據工況要求可換密封圈耐溫從-196-540℃可用。

  • 零泄露

    可采用軟密封或者硬密封可在各種氫氣、氧氣等氣體、液體場合中使用。

  • 多種類型可選

    本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。

  • 全通徑結構

    全通徑結構設計、可禁油、帶防火防靜電功能。

  • 專業選型

    根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

鑄鋼法蘭球閥Q41F原理作用:

鑄鋼法蘭球閥的關閉件是個球體,球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

浮動球閥采用特殊設計的雙斜面彈性密封圈,有效的降低了球體與密封圈之間的摩擦力,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸面積較小,故有較大的密封比壓,確保可靠密封。當介質壓力較大時,密封圈與球鐵接觸面積也相應增大。故密封圈能承受較大的介質推力而不會損壞,確保可靠密封。


鑄鋼法蘭球閥Q41F性能特點:

①耐火結構:根據用戶的需要,球閥可設計成耐火結構,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構,有效阻止介質的擴散,防止火災擴大;


②防靜電結構:根據用戶的需要,球閥可設計成防靜電結構,即在球體與閥桿之間設置導電彈簧,使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下,達到清除靜電的目的,避免靜電打火點燃介質,確保系統安全。



鑄鋼法蘭球閥Q41F技術參數:

公稱通徑DN(mm)15(1/2")~200(8")
公稱壓力PN(Mpa)1.0~6.4
使用溫度(℃)-29℃~425℃
適用介質水、蒸汽、油品

鑄鋼法蘭球閥Q41F部件材質:

零件名稱閥體球體閥桿密封圈
材質屬性碳鋼不銹鋼不銹鋼聚四氟乙烯、金屬

鑄鋼法蘭球閥Q41F外形尺寸:


PN1.6MPa 主要連接尺寸

公稱通徑DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410

PN2.5MPa 主要連接尺寸

公稱通徑DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500

PN4.0MPa 主要連接尺寸

公稱通徑DN1520253240506580100125150200
L130140150180200220250280320400400400
H5963758595107142152178252272342
W1301301602302304004007001100110015001500

PN6.4MPa 主要連接尺寸

公稱通徑DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800

鑄鋼法蘭球閥Q41F使用說明:

①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);

②鑄鋼法蘭球閥Q41F安裝使用說明書。
