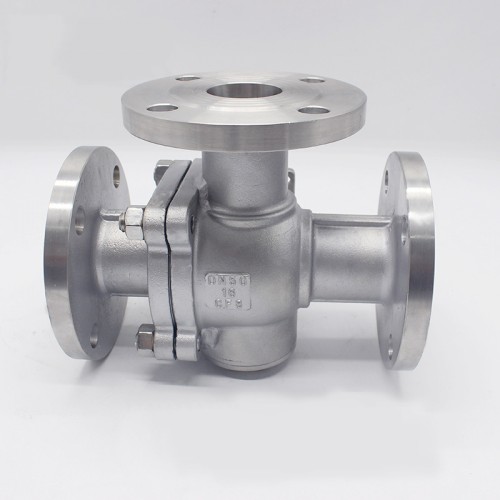

三通法蘭球閥Q44F

品牌廠家：COLAVAL/可拉伐

產品型號：Q44F

連接方式：法蘭

公稱通徑：DN15-DN300

閥體材質：鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN16-64 低溫、常溫、高溫

結構形式：L型、T型

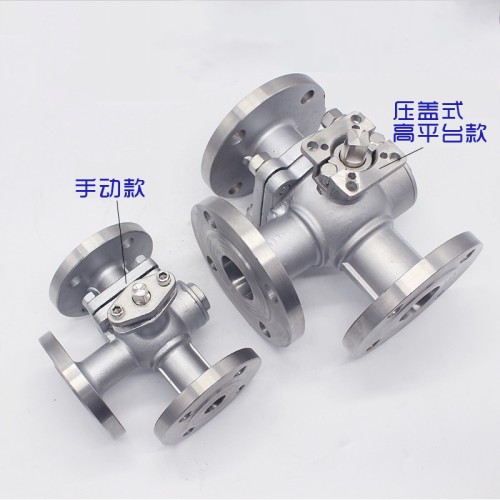

應用領域：Q44F三通球閥L型 Q45F三通高平臺法蘭球閥 T型氣動電動不銹鋼球閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

改變一下閥芯可演變成合流三通、分流三通，或加執行器，變電動和氣動。
易維修

球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
密封性好

三通球閥采用四氟密封圈，耐磨、耐壓、耐溫更好，高溫度可選硬密封。
可適用多種介質

廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域
壽命長

三通球閥分T型和L型，使用壽命長，流通能力大，阻力小。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

Q44F/Q45F法蘭三通球閥原理作用：

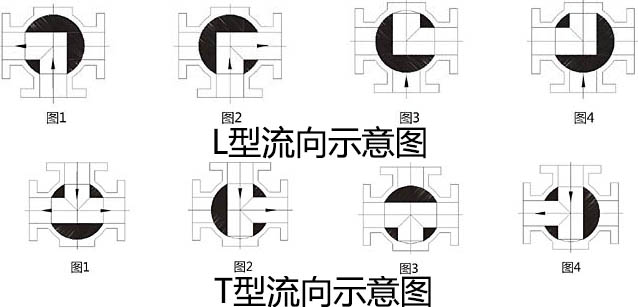

Q44F/Q45F三通球閥可為L(zhǎng)形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

Q44F/Q45F法蘭三通球閥性能特點：

Q44F法蘭三通球閥技術參數：

公稱壓力 PN(MPa)	試驗壓力
公稱壓力 PN(MPa)	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
應用規范	連接法蘭		JB79-59 GB9113、HG20592-97、ANSI B16.5
應用規范	檢驗試驗		JB/T 9092-99 、API598

Q44F/Q45F法蘭三通球閥部件材質：

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

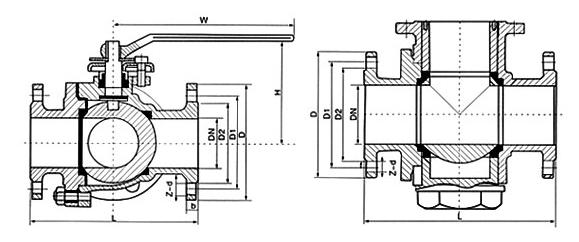

Q44F/Q45F法蘭三通球閥外形尺寸：

Q44F/Q45F三通L型球閥主要連接尺寸

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
15	150	72	95	65	45	14	2	4-14	95	130
20	160	80	105	75	55	14	2	4-14	110	130
25	180	90	115	85	65	14	2	4-18	120	140
32	200	100	135	100	78	16	2	4-18	144	180
40	220	110	145	110	85	16	3	4-18	152	220
50	240	120	160	125	100	16	3	4-23	182	220
65	260	130	180	145	120	16	3	4-18	193	240
80	280	140	195	160	135	20	3	8-18	217	270
100	320	160	215	180	155	20	3	8-18	245	350
125	380	190	245	210	185	22	3	8-18	282	500
150	440	220	280	240	210	24	3	8-23	319	600
200	550	260	335	295	265	26	3	12-23	380	1000
250	670	310	405	355	320	30	3	12-25	460	1400
300	720	370	460	410	375	30	3	12-25	520	1800
