蝸輪浮動法蘭球閥|渦輪法蘭球閥|不銹鋼球閥產品資料介紹 蝸輪浮動法蘭球閥|渦輪法蘭球閥|不銹鋼球閥型號規格
蝸輪浮動法蘭球閥|渦輪法蘭球閥|不銹鋼球閥
蝸輪浮動法蘭球閥
蝸輪浮動法蘭球閥
蝸輪浮動法蘭球閥
蝸輪浮動法蘭球閥

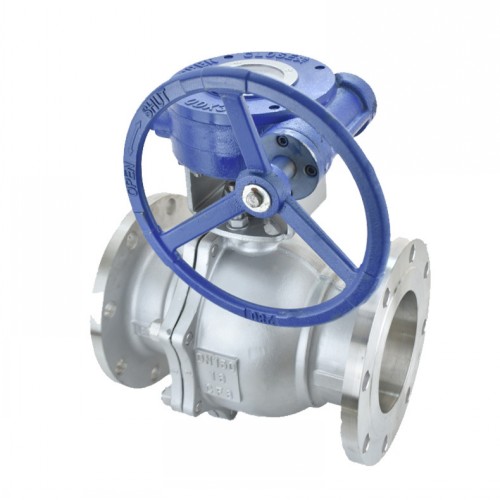

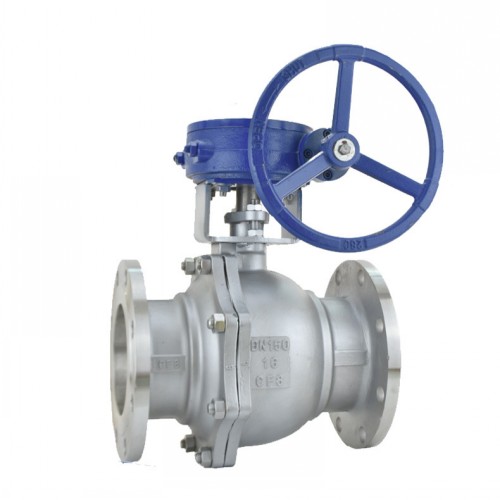

蝸輪浮動法蘭球閥Q341F

品牌廠家:COLAVAL/可拉伐
產品型號:?Q341F/H
連接方式:法蘭
公稱通徑:DN15-DN200
閥體材質:鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L
壓力溫度:PN10-PN16 -29~425℃
結構形式:直通式
應用領域:蝸輪球閥Q341H-16P 手動直通硬密封不銹鋼球閥浮動式鑄鋼法蘭球閥
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 特點

    流體阻力小,其阻力系數與同長度的管段相等。

  • 操作簡單

    操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

  • 密封性好

    緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。

  • 體積小

    結構簡單、體積小、重量輕。

  • 維修方便

    維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

  • 專業選型

    根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

Q341F蝸輪浮動法蘭球閥概述:

球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。在各種閥門中,球閥的流動阻力最小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

Q341F蝸輪浮動法蘭球閥主要零件材料:

序號
NO
零件名稱材質
GBASTM
1閥體WCBA2116-WCB
2密封圈PTFEPTFE
3球體1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石體WCBA216-WCB
7墊片

柔性石墨+不銹鋼

B12.10-304F/.G
8填料PTFEPTFE
9填料壓蓋WCBA2116-WCB
10定位片25A105
11擋圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13閥桿1Cr33A276-410
14螺釘35A193-B7
15止推墊片PTFEPTFE

Q341F蝸輪浮動法蘭球閥技術規范:

設計依據***標系列美標系列
設計標準GB/T12237AP16DANSI B16.34
法蘭連接結構長度GB/T12221AP16DANSI B16.10
結構長度(焊接)GB/T15188.1AP16DANSI B16.10
連接法蘭GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
對焊端GB/T12224ANSI B16.25
試驗和檢驗GB/T9092AP16DAP1598

Q341F蝸輪浮動法蘭球閥主要外形尺寸

公稱通徑15202540506580100125150200
d113192538646476102127152203
L108117127165191191203229356394457
H59637595142142152178252272342
W130130160230400400400650105010501410
Wt(kg)2.5357151919335893160

蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門,它具有以下優點:

1.流體阻力小,其阻力系數與同長度的管段相等。

2.結構簡單、體積小、重量輕。

3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。

蝸輪球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。


關鍵字: 球閥
