靜音止回閥|法蘭止回閥|消音止回閥HC42X產品資料介紹 靜音止回閥|法蘭止回閥|消音止回閥HC42X型號規格
靜音止回閥|法蘭止回閥|消音止回閥HC42X
靜音止回閥
靜音止回閥

靜音止回閥HC42X

品牌廠家:COLAVAL/可拉伐
產品型號:HC42X
連接方式:法蘭
公稱通徑:DN40-DN350
閥體材質:球墨鑄鐵
壓力溫度:PN10-PN16 0~80℃
結構形式:立式
應用領域:靜音止回閥消聲止回閥消音止回閥單向止回管道HC42X
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 體積小

    它的體積小,重量較輕,加工工藝性好,是止回閥發展方向之一。

  • 特點

    內部流道采用流線型設計,壓力流損較小,閥瓣的啟閉時間很短,停泵時可迅速關閉閥瓣,防止巨大的水錘聲,具有靜音、防水錘的特點。

  • 操作簡單

    啟閉件靠流動介質的壓力來實現自動開啟或關閉。

  • 防介質倒流

    止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

  • 適用范圍

    該閥主要用于給排水、消防、暖通、工業等系統

  • 專業選型

    根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

HC42X(DRVZ)靜音止回閥產品說明:

HC42X(DRVZ)靜音止回閥、靜音式止回閥由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成,靜音止回閥內部流道采用流線型設計,壓力流損較小,閥瓣的啟閉時間很短,停泵時可迅速關閉閥瓣,防止巨大的水錘聲,具有靜音、防水錘的特點。該閥主要用于給排水、消防、暖通、工業等系統,可安裝于水泵出口處,以防止倒流及水錘對水泵的損害。

 HC42X(DRVZ)靜音止回閥技術參數:

型號DRVZ/T-10DRVZ/T-16DRVZ/T-25Q
公稱壓力PN1.0MPaPN1.5MPaPN2.5MPa
公稱通徑DN50~DN300(mm)
高工作壓力1.0MPa1.6MPa2.5MPa
密封試驗壓力1.1MPa1.76MPa2.75MPa
殼體試驗壓務1.5MPa2.4MPa3.75MPa

HC42X(DRVZ)靜音止回閥主要零部件材料:

零件名稱材料
閥體、導流體灰鑄鐵、球墨鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸青銅或鉻不銹鋼
彈簧

HC42X(DRVZ)靜音止回閥主要外形連接尺寸:

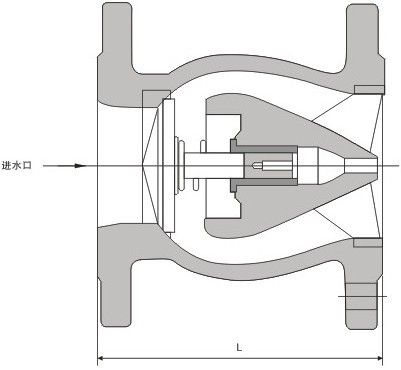

    靜音止回閥結構圖
  •



  • DN(mm)40506580100125150200250300350
    L (mm)110120150180229254267292330356381

HC42X(DRVZ)靜音止回閥安裝示意圖:


    靜音止回閥安裝示意圖
