對夾襯氟蝶閥|手柄襯氟蝶閥|渦輪襯氟蝶閥D371F46產品資料介紹 對夾襯氟蝶閥|手柄襯氟蝶閥|渦輪襯氟蝶閥D371F46型號規格

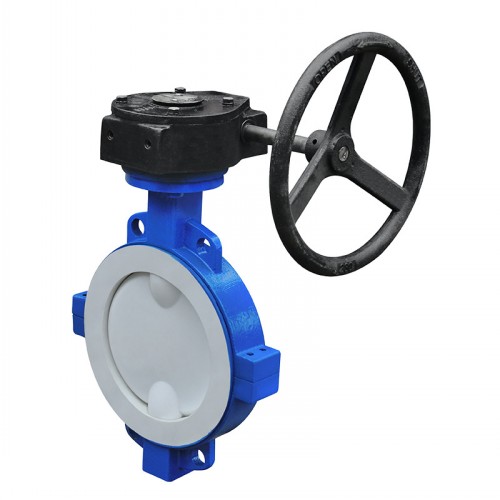

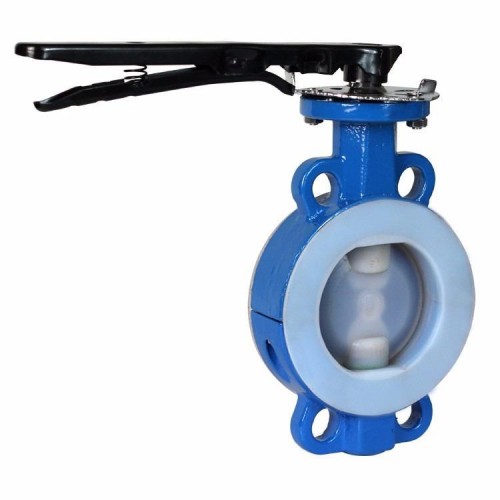

對夾襯氟蝶閥|手柄襯氟蝶閥|渦輪襯氟蝶閥D371F46
對夾襯氟蝶閥
對夾襯氟蝶閥
對夾襯氟蝶閥
對夾襯氟蝶閥

對夾襯氟蝶閥D371F46、D71F46

品牌廠家:COLAVAL/可拉伐
產品型號:D371F46
連接方式:對夾
公稱通徑:DN40-DN1000
閥體材質:鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L
壓力溫度:PN10-PN16 0~80℃
結構形式:中線型
應用領域:鑄鋼襯四氟法蘭式襯氟蝶閥耐腐蝕耐酸堿渦輪全襯氟渦輪蝶閥
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 零泄漏

    密封件可以更換,密封性能可靠達到雙向密封零泄漏。

  • 省力靈巧

    操力矩小,操作方便,省力靈巧。

  • 專業選型

    根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

  • 特點

    密封材料耐老化、耐腐蝕,使用壽命長等特點。

  • 操作簡單

    啟閉方便迅速、省力、流體阻力小,可以經常操作。

  • 維修方便

    可以任何位置安裝,安裝維修方便。

產品詳情

手動對夾襯氟蝶閥D371F46原理作用:

D371F46、D71F46手動對夾式襯氟蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

襯氟蝶閥又稱氟塑料襯里耐腐蝶閥,是將聚四氟乙烯樹脂(或型材經加工)采用模壓(或鑲嵌)方法置于蝶閥的內壁(同樣的方法適用于各類壓力容器及管路附件的內襯)或蝶閥內件的外表面,利用其在抗強腐蝕介質方面的獨特性能制做成襯氟蝶閥,適用于各類腐蝕性介質中。

襯氟蝶閥關閉時蝶板的外圓密封面擠壓四氟閥卒,使閥座產生彈性變形,從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆,使蝶板具有較強的抗腐蝕性能。


手動對夾襯氟蝶閥D(3)71F46性能特點:

①設計新穎、合理、結構獨特,重量輕,啟閉迅速;

②操力矩小,操作方便,省力靈巧;

③可以任何位置安裝,維修方便;

④密封件可以更換,密封性能可靠達到雙向密封零泄漏;

⑤密封材料耐老化、耐腐蝕,使用壽命長等特點。


手動對夾襯氟蝶閥D(3)71F46技術參數:

公稱通徑:DN40mm~DN1200mm公稱壓力:PN0.6Mpa~PN1.6Mpa
手動DA71F/P(半襯)蝸輪DA371F/P(半襯)氣動DA671F/P(半襯)電動DA971F/P(半襯)
DA71F3(全襯里)DA371F3(全襯里)DA671F3(全襯里)DA971F3(全襯里)
DA71F4(全襯里)DA371F4(全襯里)DA671F4(全襯里)DA971F4(全襯里)
DA71F46(全襯里)DA371F46(全襯里)DA671F46(全襯里)DA971F46(全襯里)


手動對夾襯氟蝶閥D(3)71F46部件材質:

零件名稱灰鑄鐵碳鋼不銹鋼超低碳不銹鋼
ZCPRPLRL
上、下閥體Ht250WCBCF8CF8MCF3CF3M
蝶板WCB35(鍛)CF8CF8MCF3CF3
蝶板軸1Cr132Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Ce18Ni14Mo2
襯里層/閥座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)、PO(聚烯烴)
O型圈FPM(氟橡膠)
彈性條(墊)Si(硅橡膠)
調節定位座0Cr18Ni90Cr18Ni91Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Ce18Ni14Mo2
螺栓35351Cr17Ni21Cr17Ni21Cr18Ni9Ti1Cr18Ni9Ti
螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9


手動對夾襯氟蝶閥D(3)71F46外形尺寸:

通徑標準值參考值
DNLDD1D2fbZ-ΦdDoHkg
PN1.6Mpa
4033145110853184-182001455
50431601251003204-182501505.5
65461801451203204-182501606.5
80461951601353228-182501708
100522151801553248-183001859
125562452101853268-1830021012.5
150562802402103288-2320023015
2006033529526533012-2320028523
2506840535532033212-2524032532
3007846041037543412-2524036045
3509052047043543816-2528043070
40010258052548544016-3028047590
45011464058554544420-30320525110
50012770565060844620-34320565135
60015484077071855420-41360620200
70016591084078855424-41360686315
800190102095089855424-41380815385
9002031120105099855428-414001010420
100021612551170110056028-484001185620


關鍵字: 襯氟蝶閥
