明桿軟密封閘閥|Z41X法蘭閘閥|軟密封閘閥產品資料介紹 明桿軟密封閘閥|Z41X法蘭閘閥|軟密封閘閥型號規格
明桿軟密封閘閥|Z41X法蘭閘閥|軟密封閘閥
明桿軟密封閘閥
明桿軟密封閘閥

明桿軟密封閘閥

品牌廠家:COLAVAL/可拉伐
產品型號:Z41X
連接方式:法蘭
公稱通徑:DN50-DN1000
閥體材質:球墨鑄鐵
壓力溫度:PN10-PN16 0~80℃
結構形式:閘瓣
應用領域:Z41X明桿彈性座封軟密封法蘭閘閥消防自來水泵房鑄鐵閥門DN80 100
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 工藝

    球墨鑄鐵精密鑄造工藝而成

  • 體積小

    具有體積小,重量輕,性能可靠,配套簡單,流通能力大。

  • 性能穩定

    比普通鑄件重量減輕,強度增加,不易斷裂,不易出現漏水現象

  • 密封性強、零泄露

    三元乙丙材質的橡膠經過平板硫化技術整體包覆,彈性好不易脫落

  • 操作簡單

    采用三道O型密封圈密封設計,減少開和關時的摩擦阻力

  • 專業選型

    整體烤漆,能有效防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

產品詳情

Z41X 明桿軟密封閘閥是一款手動閥,密封面可依靠介質產生的壓力而自行密封。即通過介質壓力將閘板密封面壓向?qū)幰粋?cè)的閥座密封面,從而使兩個密封面緊密結合確保密封性能良好,這也可稱之為自密封。相對于傳統閘閥的強制密封方式更加方便,工作效率也能大大提高。



一、Z41X 明桿軟密封閘閥工作原理:

  Z41X 明桿軟密封閘閥的啟閉件為閘板,閘板有兩個密封面,可依據閥門的參數而形成不同的模式閘板閥。明桿閘閥的閘板可做成一個整體來使用,稱為剛性閘板;或是改變?yōu)榭僧a(chǎn)生微量變形的閘板,改善工藝性從而彌補在加工過程中產生的偏差,這種閘板叫做彈性閘板。

  Z41X 明桿軟密封閘閥是通過轉動手輪,手輪與閥桿的螺紋進行進、退工作的情況下,提高或降低與閥桿連接的閘板,從而完成啟閉工作。這就是將旋轉運動轉變?yōu)橹本€運動,從力學角度來說明就是將操作轉矩變換為操作推力。



二、Z41X 明桿軟密封閘閥技術參數:

  壓力等級:1.0MPa、1.6MPa

  閥體耐壓:1.5MPa、2.4MPa

  密封試驗:1.1MPa、1.76MPa

  工作溫度:0~80℃

  適用介質:水、氣等


三、Z41X 明桿軟密封閘閥安裝事項:

  1.明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用,并且嚴禁碰撞,避免破損;

  2.明桿閘閥應該垂直安裝,就是將閥桿安置在垂直位置,手輪放在頂端;

  3.帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;

  4.帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;

  5.如果經常使用明桿閘閥,最少每個月就要進行清洗、潤滑一次。

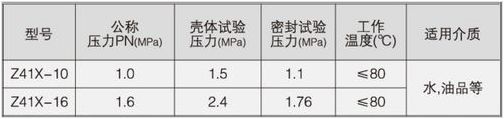

      四、Z41X 明桿軟密封閘閥型號主要參數:


          明桿閘閥型號主要參數

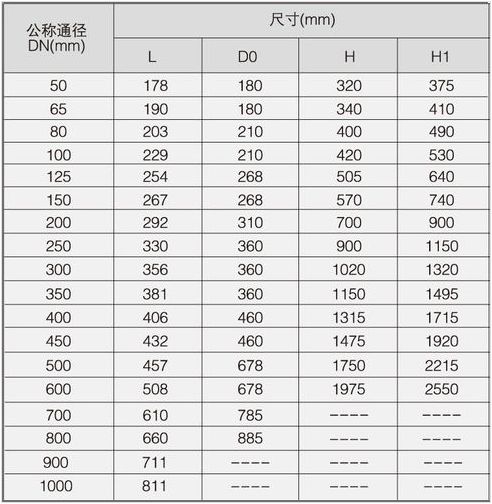

    五、Z41X 明桿軟密封閘閥圖片主要尺寸:

          明桿閘閥圖片主要尺寸

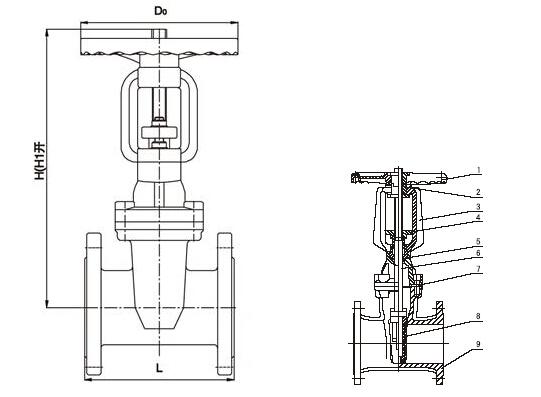

    六、Z41X 明桿軟密封閘閥結構圖:
    明桿法蘭閘閥結構圖


關鍵字: 閘閥
