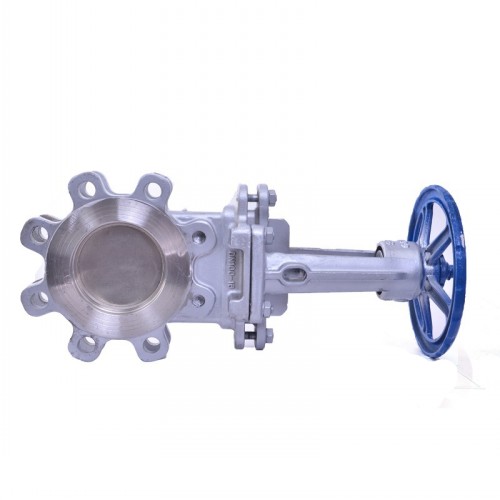

一、PZ73H/F/Y手動刀型閘閥 產品概述 刀型閘閥，也叫刀形閘閥、刀閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力0.6MPa~1.6MPa，使用溫度≤100℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。 作用：主要用于排空、卸放管路中的介質。 適用介質：粉塵、污水紙漿、污水、煤漿、灰、渣水混合物等。 應用：主要用于礦山電廠的選煤、排矸、排渣，亦可用于污水處理。 特點：本閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點 其他技術參數備注： （1）刀型閘閥價格由口徑、材質、壓力的不同而異，恕不公布價格！ （2）連接形式：對夾（梅花形、凸耳式、單夾式）、法蘭等 （3）傳動方式：手動、齒輪傳動、氣動、電動、電液動等 （4）口徑從DN6-DN1200；壓力從1.0MPA-2.5MPA；溫度-29℃-650℃ （5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼； 二、PZ73H/F/Y手動刀型閘閥 主要性能規范
三、PZ73H/F/Y手動刀型閘閥 主要零部件材質
四、PZ73H/F/Y手動刀型閘閥 主要外形及連接尺寸：PZ73H、PZ73X、PZ73Y、PZ43H、PZ43X、PZ43Y
|
-
本閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠。
-
流體阻力小，密封面受介質的忡刷和侵蝕小。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
-
體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等
-
主要用于礦山電廠的選煤、排矸、排渣，亦可用于污水處理。
-
單閘板楔式閘閥，結構簡單，使用可靠，開閉所需外力較小。
