氣動不銹鋼蝶閥型號 不銹鋼蝶閥都有哪些常用規格型號

時間:2021-11-26   訪問量:495   作者:可拉伐閥門

不銹鋼氣動蝶閥,蝶閥配上氣動執行器。氣動執行器的實現速度比較快,并且不需要工人親力親為,很大程度上節省了人力資源和時間。蝶閥的蝶板安裝在管道直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,閥門的初始位置取決于實際需求,當閥從初始位置旋轉90度時;后即為一個動作結束(由開到關,或由關到開)反之為另外一個動作(由關到開,或由開到關)結束。

不銹鋼蝶閥都有哪些常用規格型號,接下來我們整理一下可以對蝶閥的型號有一個認知:

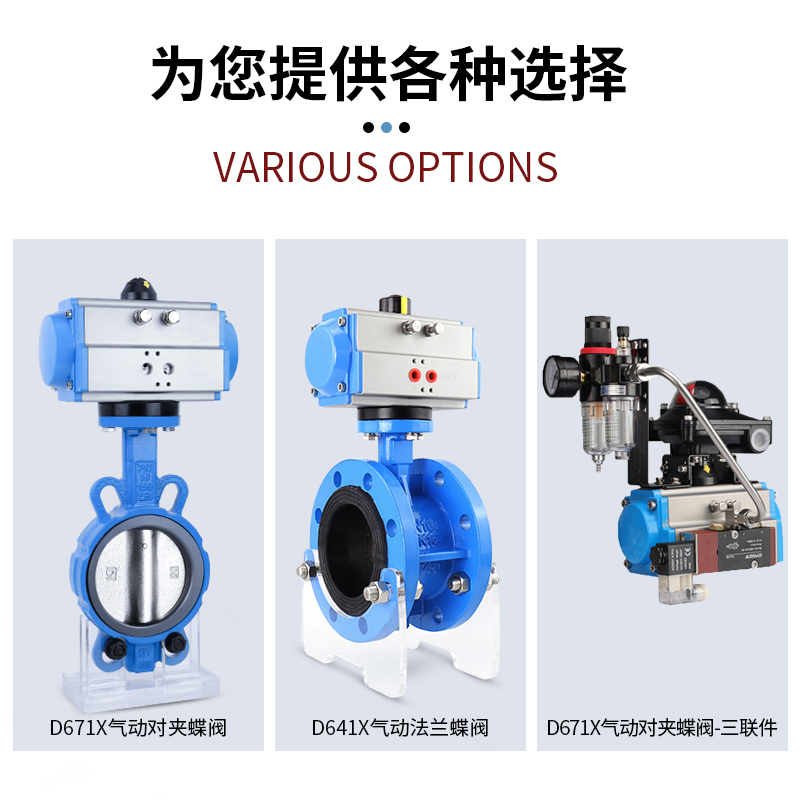

氣動蝶閥型號

型號:D71X/F 口徑:40~800 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 法蘭式蝶閥

型號:D41X/D43H 口徑:50~1200 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 氣動硬密封蝶閥

型號:D673H/D643H 口徑:50~2000 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 氣動軟密封蝶閥

型號:D6(7.4)1X 口徑:50~2000 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 電動對夾蝶閥

型號:D(3.6.9)71X/D(3.6.9)73H 口徑:50-2000 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 電動法蘭蝶閥

型號:D941X/D943H 口徑:50-2000 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 電動硬密封蝶閥

型號:D(3.6.9)43H/D(3.6.9)73H 口徑:50-2000 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 電動軟密封蝶閥

型號:D(3.6.9)41X/D(3.6.9)71X 口徑:50-2000 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 對夾軟密封蝶閥

型號:D(3.6.9)71X/F/J 口徑:50~800 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 對夾硬密封蝶閥

型號:D(3.6.9)73H 口徑:50~1200 壓力:1.6MPa-4.0MPa 材質:鑄鐵、鑄鋼、不銹鋼 法蘭軟密封蝶閥

型號:D(3.6.9)41X 口徑:50~2000 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 氣動調節蝶閥

型號:D643/73H 口徑:DN50-1200 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 電動調節蝶閥

型號:ZDRWG 口徑:DN50-1000 壓力:1.6MPa 材質:鑄鐵、鑄鋼、不銹鋼 襯膠蝶閥

型號:D71J/D371J 口徑:DN40-2000 壓力:1.6MPa 材質:球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 衛生級蝶閥

型號:D21/61/81 口徑:15~150 壓力:1.6-MPa-6.4MPa 材質:不銹鋼、304、316、316L 氣動通風蝶閥

型號:D641W 口徑:50-2000 壓力:1.0MPa 材質:鑄鋼、鍛鋼、不銹鋼

蝶閥型號表示方法:

蝶閥附加代號:BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;

蝶閥編制代號:D表示蝶閥;

傳動形式代號:手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;

連接方式代號:4法蘭式、6焊接、7對夾式;

結構形式代號:1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;

密封材料代號:H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;

壓力等級代號:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是***內壓力的代號,MPA是壓力的單位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號,LB是美標磅級單位。

殼體材質代號:C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

以上為常見的蝶閥相關代號,因工況特殊需定做的產品,可根據設計方案進行選型。
