不銹鋼閘閥z41w和z41h的區別(不銹鋼閘閥型號表示方法)

時間:2021-11-17   訪問量:1416   作者:COLAVAL/可拉伐閥門

1 、閘閥型號編制方法標準:

不銹鋼閘閥型號編制方法采用推薦性***家標準《GB/T 32808-2016 閥門 型號編制方法》

2 、閘閥型號編制方法:

閘閥型號由 7 個單元組成,分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下:

Ⅰ(1單元)Ⅱ(2單元)Ⅲ(3單元)Ⅳ(4單元)Ⅴ(5單元) — Ⅵ(6單元)Ⅶ(7單元)

Ⅰ(1單元):閥門類型代號

Ⅱ(2單元):驅動方式代號

Ⅲ(3單元):連接形式代號

Ⅳ(4單元):結構型式代號

Ⅴ(5單元):閥座密封面材料或襯里材料代號

Ⅵ(6單元):公稱壓力代號或工作溫度下的工作壓力代號

Ⅶ(7單元):閥體材料代號

3、閘閥型號代號表示方法:

(1) 閥門類型代號:閘閥代號用 Z 來表示

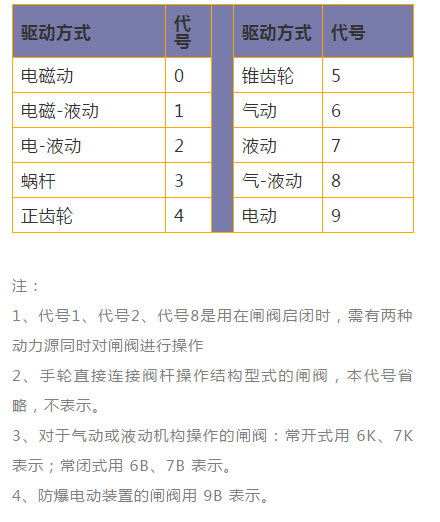

(2)閘閥驅動方式代號

閘閥驅動方式代號

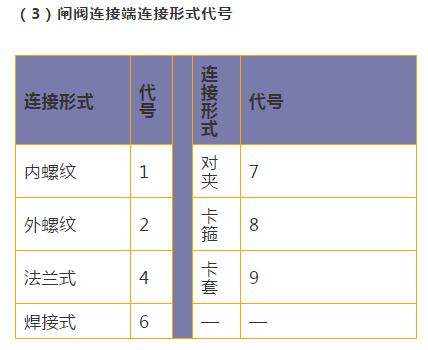

閘閥連接型號

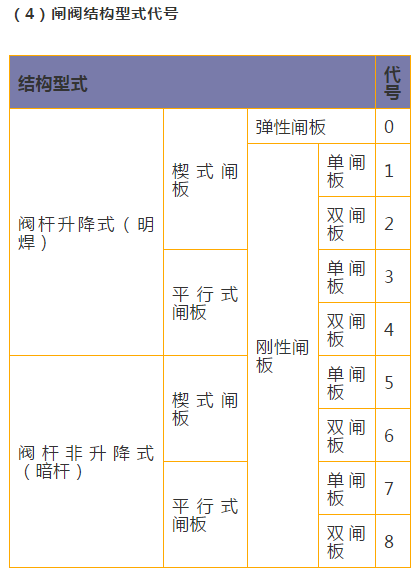

不銹鋼閘閥結構型式代號

閘閥密封面代號

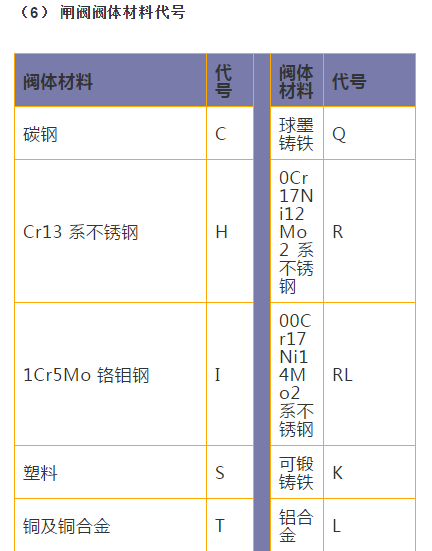

閘閥閥體材料代號

4 、閘閥型號編制說明示例:

Z41H-16C

手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 Cr13 系不銹鋼,公稱壓力 PN16(工作壓力 1.6 MPa)、閥體材料為碳鋼的閘閥:Z41H 型 PN16 鋼制楔式閘閥

Z6s41Y-25

氣動帶手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為硬質合金,公稱壓力為 PN25(工作壓力 2.5 MPa)、閥體材料為碳鋼的閘閥:Z6s41Y 型 PN25 氣動帶手動楔式閘閥

Z540Y-40I

錐齒輪驅動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為硬質合金,公稱壓力為 PN40(工作壓力 4.0 MPa)、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥:Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥

Z944W-16Q

電動、法蘭連接、明桿平行式剛性雙閘板,閥座密封面材料為球墨鑄鐵,公稱壓力 PN16(工作壓力 1.6 MPa)、閥體材料為球墨鑄鐵的閘閥:Z944W 型 PN16 鐵制電動平行式雙閘板閘閥

Z60Y-320

手動、對接焊連接、明桿楔式彈性閘板,閥座密封面材料為硬質合金,公稱壓力為 PN320(工作壓力 32.0 MPa)、閥體材料為碳鋼的閘閥:Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥

注:對于連接形式為“法蘭”,結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略。
